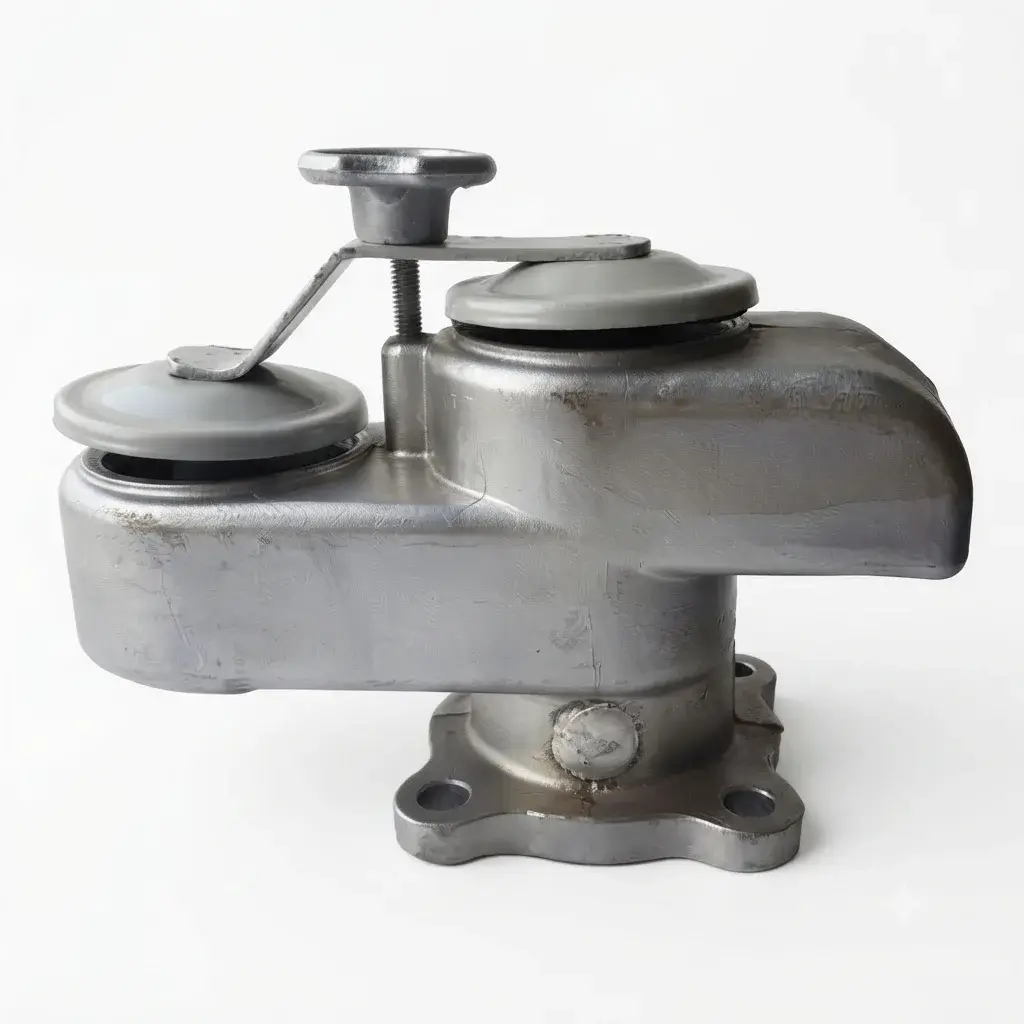

Клапаны СМДК: назначение, климатическое исполнение и маркировка
Совмещенный механический дыхательный клапан (СМДК) — это важнейший элемент защитной арматуры, разработанный для стабилизации и регулирования давления внутри газового пространства технологических резервуаров. Оборудование применяется в резервуарных парках нефтебаз, НПЗ и АЗС для безопасного хранения нефти, бензина, дизельного топлива и других видов ГСМ [1].
Ключевые функции оборудования:
- Регулирование давления и вакуума: Клапан предотвращает деформацию или разрушение резервуара при «малых» и «больших» дыханиях (испарение нефтепродуктов, сливно-наливные операции, температурные колебания) [1].
- Противопожарная защита: Конструкция СМДК оснащена встроенным огнепреградителем, который исключает проникновение случайных искр или открытого пламени во внутренний объем емкости.
Варианты климатического исполнения (по ГОСТ 15150-69)
Для стабильной эксплуатации в различных географических зонах дыхательные клапаны производятся в строго определенных климатических модификациях (категория размещения — 1, монтаж под открытым небом):
- У1 — стандартная модификация для умеренных макроклиматических районов.
- ХЛ1 — специализированное исполнение для северных регионов с холодным климатом.
- УХЛ1 — универсальный вариант для умеренно-холодного климата с повышенной стойкостью к температурным перепадам.
Правила расшифровки условного обозначения при заказе
Продукция выпускается в строгом соответствии с ТУ 3689-100-10524112-2007. Чтобы корректно купить клапан СМДК под задачи вашего объекта, используйте стандартную схему записи:
Пример маркировки: СМДК-150 У1 ТУ 3689-100-10524112-2007
СМДК— тип защитного оборудования (клапан дыхательный совмещенный механический).150— условный проход присоединительного фланца (DN 150 мм).У1— климатическая категория по ГОСТ 15150, определяющая эксплуатацию на открытом воздухе в умеренных широтах.
Основные параметры и размеры клапана должны соответствовать значениям, указанным в таблице:
| Наименование параметра
| СМДК- 50 | СМДК-100 | СМДК-150 | |
| Условный проход DN, мм | 50 | 100 | 150 | |
| Пропускная способность, м3/ч, не менее | 25 | 100 | 150 | |
| Давление срабатывания, мм вод. ст. | 160-180 | |||
| Вакуум срабатывания, мм вод. ст. | 20-25 | |||
| Габаритные размеры, мм | -длина L -ширина B -высота H | 236 110 164 | 400 162 219 | 490 210 295 |
| Присоединительные размеры, мм | D1 | 110 | 170 | 225 |
| d | 14 | 18 | 18 | |
| n, шт | 4 | 4 | 4 | |
| Масса, кг, не более | 2,3 | 6,4 | 12,5 | |
