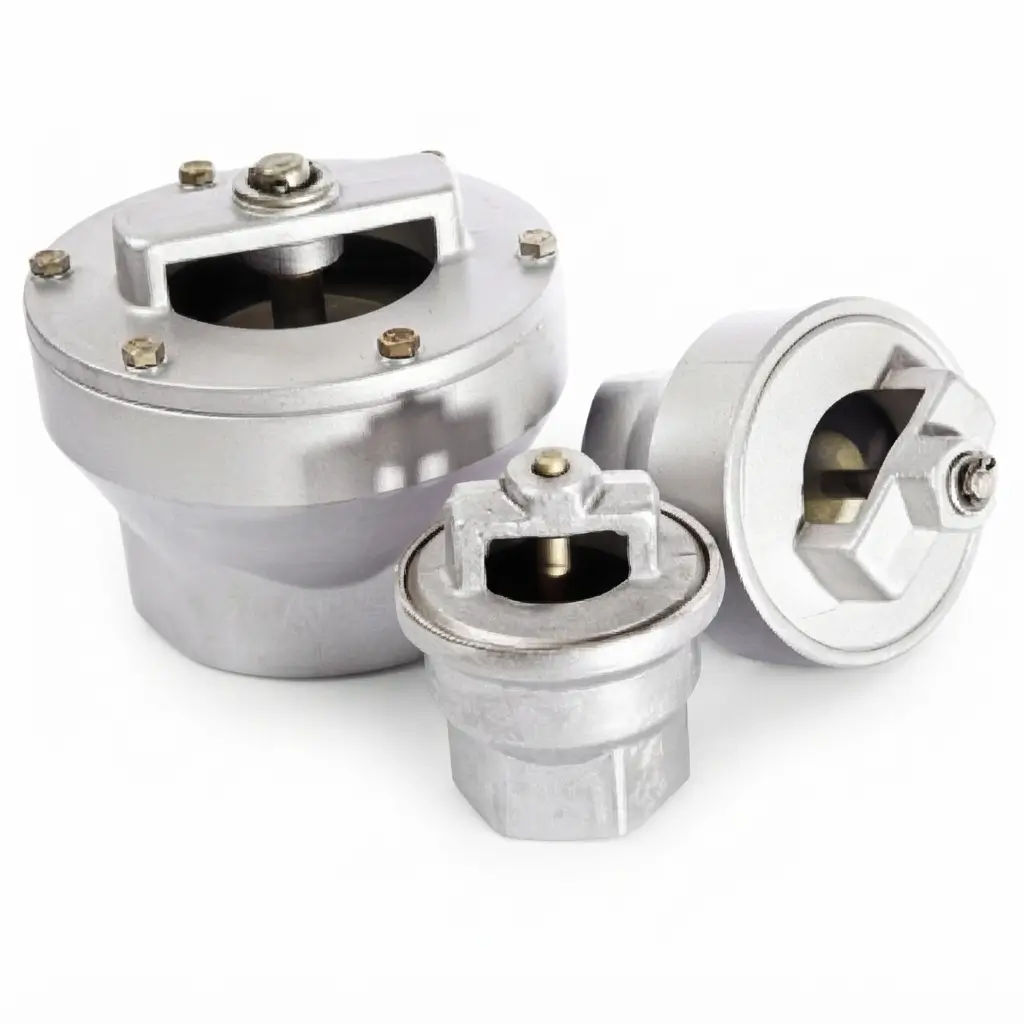

Клапаны приемные серии КП: назначение, принцип работы и маркировка
Приемный клапан типа КП — это специализированная защитная арматура, применяемая в процессах верхнего и нижнего налива при перекачке светлых и темных нефтепродуктов. Устройство монтируется непосредственно на наконечник гибкого заправочного рукава автоцистерны.
Основная задача клапана — автоматическая отсечка обратного потока топлива и предотвращение его неконтролируемого слива обратно в резервуар после остановки насосного агрегата.
Принцип действия и особенности конструкции
Оборудование работает в автоматическом режиме за счет изменения давления в системе:
- При включении насоса: Внутри заправочного шланга создается управляемое разрежение (вакуум), под действием которого подпружиненный затвор открывается, обеспечивая беспрепятственный забор нефтепродуктов.
- При остановке перекачки: Давление выравнивается, и клапан мгновенно герметично закрывается. Это полностью исключает утечку топлива из рукава и предотвращает завоздушивание всасывающей магистрали насосной станции.
Для удобства монтажа на корпус изделия нанесены специальные грани под стандартный гаечный ключ и трубная присоединительная резьба. Высокий класс герметичности затвора достигается за счет использования износостойкого уплотнения из маслобензостойкой резины (МБС), устойчивой к агрессивному воздействию углеводородов.
Климатические модификации (по ГОСТ 15150-69)
Защитные клапаны спроектированы для безопасной эксплуатации в различных температурных зонах (категория размещения 3 — использование в закрытых помещениях или под навесом без прямого воздействия солнечных лучей и осадков):
- Исполнение У3 — для макроклиматических районов с умеренным климатом.
- Исполнение ХЛ3 / УХЛ3 — специализированные морозостойкие версии для стабильной работы в условиях экстремально низких температур северных регионов.
Структура условного обозначения при заказе
Производство приемных клапанов регламентировано техническими условиями ТУ 3689-004-10524112-99. Заявка на поставку оборудования формируется по следующей схеме:
Пример записи: КП-40 У3 ТУ 3689-004-10524112-99
КП— клапан приемный (тип защитного устройства).40— номинальный условный проход магистрали (DN 40 мм).У3— климатический класс для умеренных широт с размещением по 3-й категории ГОСТ 15150.
Технические характеристики приемных клапанов серии КП
В таблице ниже представлены точные эксплуатационные, габаритные и монтажные параметры для четырех базовых модификаций приемных клапанов типа КП. Эти сведения необходимы для подбора защитной арматуры под конкретную пропускную способность насосных агрегатов АЗС и нефтебаз.
| Технический параметр / Модель клапана | КП-40 | КП-50 | КП-80 | КП-100 |
|---|---|---|---|---|
| Номинальный условный проход (DN), мм | 40 | 50 | 80 | 100 |
| Максимальное рабочее давление, МПа (кг/см²) | 0,1 (1,0) | 0,1 (1,0) | 0,1 (1,0) | 0,1 (1,0) |
| Максимальный наружный диаметр (D), мм | 84 | 100 | 146 | 144 |
| Максимальная высота изделия (H), мм | 105 | 127 | 152 | 203 |
| Размер шестигранника под ключ (S), мм | 55 | 70 | 105 | 132 |
| Тонкость фильтрации (ячейка в свету), мкм | — * | — * | — * | 500 |
| Присоединительная трубная резьба (G) | G1½ | G2 | G3 | G4 |
| Предельная масса (вес), кг | 0,4 | 0,8 | 2,1 | 2,1 |
* Примечание: Модели КП-40, КП-50 и КП-80 поставляются без встроенного фильтрующего элемента. Модификация КП-100 оснащена интегрированной сеткой с размером ячейки 500 мкм для грубой очистки перекачиваемого нефтепродукта.
Инженерные особенности монтажа линейки КП:
- Резьбовые соединения: Диапазон присоединительных резьб варьируется от компактного G1½ (для КП-40) до промышленного стандарта G4 (для КП-100), что позволяет интегрировать клапаны в любые стандартные заправочные рукава.
- Монтажные работы: Наличие шестигранных граней на корпусе под ключи крупных размеров (от 55 до 132 мм) гарантирует быструю и герметичную затяжку соединения без риска деформации стенок клапана.
- Фильтрация: Обратите внимание, что только старшая модель КП-100 имеет встроенную функцию защиты насоса от крупных механических примесей (размер ячейки 500 мкм).
