Сливные муфты МС-2Н и МС-100: назначение, монтаж и расшифровка маркировки
Сливные муфты серий МС-2Н и МС-100 — это специализированные элементы соединительной арматуры, разработанные для обеспечения быстрой, герметичной и безопасной стыковки сливных шлангов (рукавов) автоцистерн с приемными технологическими линиями резервуаров на АЗС, АГЗС и нефтебазах.
Особенности конструкции и монтажа
Оборудование гарантирует надежную защиту от проливов светлых и темных нефтепродуктов в процессе слива топлива. Интеграция муфты в систему резервуара осуществляется двумя способами:
- Прямое жесткое подключение к сливному патрубку трубопровода.
- Монтаж через специальный переходник с использованием герметичного резьбового соединения.
Климатическое исполнение (по ГОСТ 15150-69)
Защитная арматура проектируется с расчетом на агрессивные атмосферные воздействия (категория размещения 1 — круглогодичная эксплуатация под открытым небом) и поставляется в следующих климатических модификациях:
- Исполнение У — для макроклиматических зон с умеренными температурными условиями.
- Исполнение УХЛ — морозостойкий вариант для регионов с умеренным и холодным климатом.
Примеры расшифровки обозначений при заказе
Производство муфт регламентировано техническими условиями ТУ-3689-123-10524112-2012. При оформлении закупочной документации применяются следующие варианты маркировок:
Модификации МС-2Н (с кулачковым фиксатором)
- МС-2Н-⌀50 УХЛ1 — ТУ-3689-123-10524112-2012
МС-2Н— серия быстросъемной сливной муфты.⌀50— условный проход присоединительного диаметра (DN 50 мм).УХЛ1— всесезонное климатическое исполнение для наружного размещения в умеренно-холодных широтах.

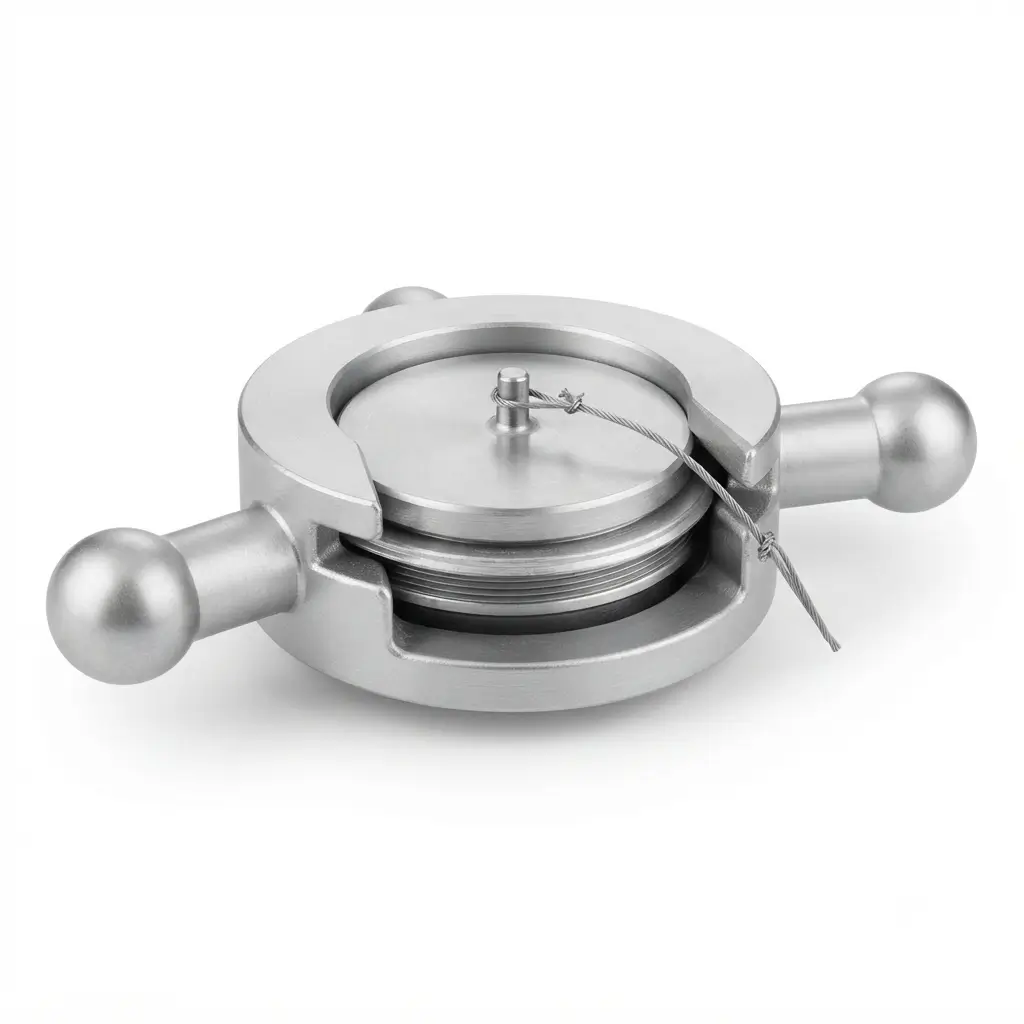

- МС-2Н-⌀80 УХЛ1 — ТУ-3689-123-10524112-2012
⌀80— модификация оборудования с номинальным диаметром DN 80 мм.
- МС-2Н-⌀50 УХЛ1 — ТУ-3689-123-10524112-2012
Модификации МС-100
- МС-100 УХЛ1 — ТУ-3689-123-10524112-2012
МС-100— марка сливной муфты повышенной пропускной способности.100(в названии) — номинальный условный проход магистрали (DN 100 мм).УХЛ1— устойчивость к холодному климату, категория размещения на открытом воздухе.
- МС-100 УХЛ1 — ТУ-3689-123-10524112-2012
Технические характеристики и габаритные размеры муфт МС-2Н и МС-100
В таблице представлены точные физические, эксплуатационные и присоединительные параметры сливных муфт. Эти данные необходимы для проектирования узлов слива АЗС и подбора ответной соединительной арматуры автоцистерн.
| Наименование технического параметра | МС-2Н (базовая) | МС-2Н (с переходником) | МС-100 |
|---|---|---|---|
| Максимальное условное давление, МПа (\(кг/см^2\)) | 0,1 (1) | 0,1 (1) | 0,1 (1) |
| Максимальная высота, мм | 242 | 242 | 284 |
| Максимальная ширина, мм | 200 | 200 | 242 |
| Максимальная длина, мм | 103 | 150 | 117 |
| Тип присоединительной резьбы | G3 | G2 | G4 |
| Предельная масса изделия, кг | 1,9 | 2,3 | 3,6 |
Важное примечание для заказчиков: Переходник для модификации МС-2Н не включен в стандартный комплект поставки. Данный элемент является дополнительной опцией и изготавливается/поставляется отдельно по предварительному согласованию.
Особенности монтажа и резьбовых соединений:
- Модификация МС-2Н в базовом исполнении оснащена трубной цилиндрической резьбой G3.
- Использование специального переходника (длина узла увеличивается со 103 до 150 мм) позволяет перейти на меньший диаметр резьбы G2.
- Промышленная муфта МС-100 имеет увеличенные габариты и трубную резьбу G4 для обеспечения максимальной пропускной способности при сливе нефтепродуктов.
