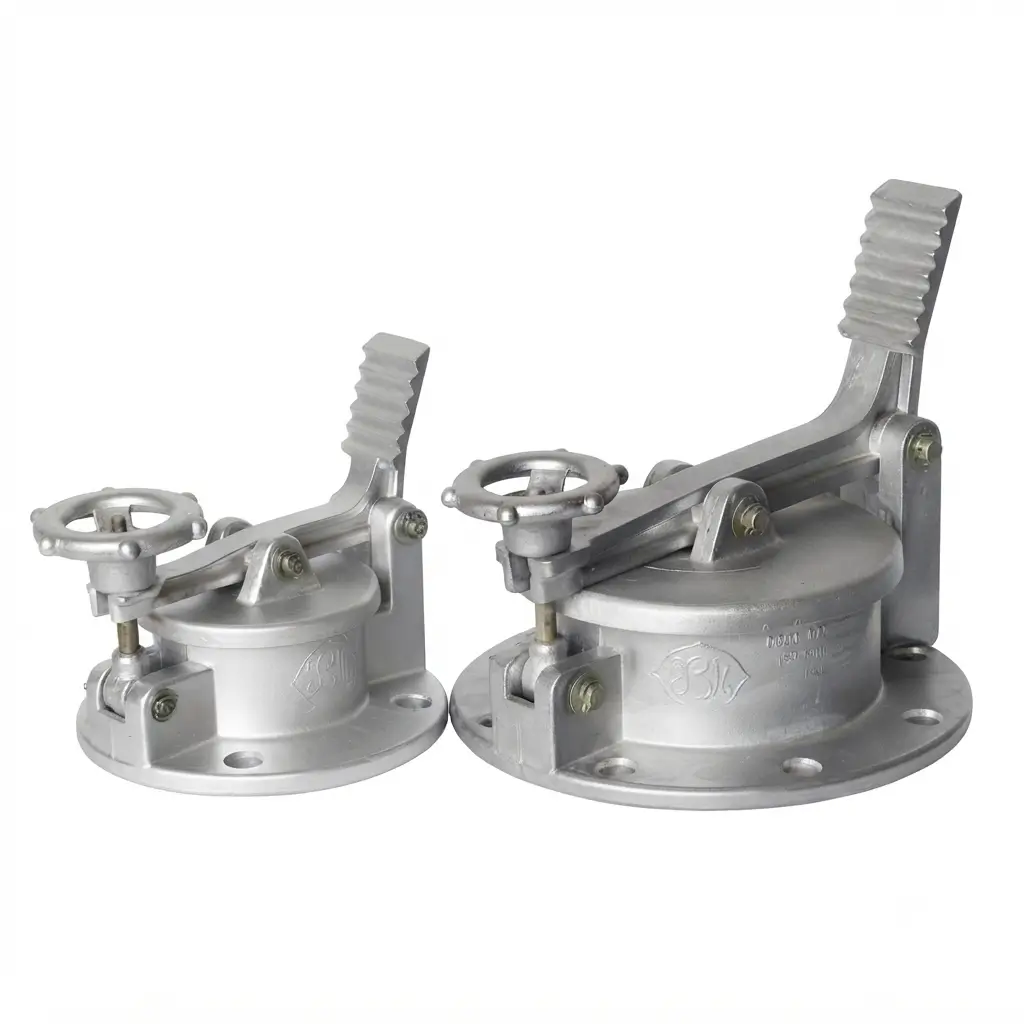

Люки замерные серии ЛЗ применяются на автозаправочных станциях (АЗС) и резервуарных парках нефтебаз. Их ключевое назначение — обеспечение безопасного доступа к внутренней среде резервуара для измерения уровня нефтепродуктов и взятия технологических проб.
Конструктивные особенности и материалы
Для исключения риска искрообразования во взрывоопасных зонах, основные узлы оборудования (включая корпус, прижимной рычаг и откидную крышку) производятся из высокопрочного алюминиевого сплава марки АК5М2.
Устройства проектируются с учетом жестких требований к климатической стойкости (согласно ГОСТ 15150-69, категория размещения 1 — работа под открытым небом) и выпускаются в двух вариантах:
- Исполнение У — для эксплуатации в условиях умеренного климата.
- Исполнение УХЛ — для северных регионов с умеренным и холодным климатом (минимальный температурный порог эксплуатации достигает –60 °С).
Примеры расшифровки условных обозначений при заказе
Все люки изготавливаются в строгом соответствии с ТУ 3689-124-10524112-2013. При составлении заявок используются следующие форматы записи:
- ЛЗ-100 УХЛ1 ТУ 3689-124-10524112-2013
ЛЗ-100— модификация замерного люка с условным проходом DN 100.УХЛ1— морозостойкое климатическое исполнение (для умеренно-холодных зон, размещение на улице).
- ЛЗ-150-4 У1 ТУ 3689-124-10524112-2013
ЛЗ-150— модель оборудования с номинальным диаметром DN 150.4— конструктивная особенность фланца (наличие 4 отверстий под крепеж).У1— стандартное климатическое исполнение (для умеренных широт, монтаж на открытом воздухе).
Технические характеристики и габаритные размеры люков ЛЗ-100 и ЛЗ-150
Ниже приведены ключевые физические и присоединительные параметры замерных люков модификаций ЛЗ-100-4 и ЛЗ-150-4. Данные габариты и весовые характеристики являются обязательными для учета при проектировании резервуарных фланцев и подборе крепежных элементов.
| Технический параметр / Модель люка | ЛЗ-100-4 | ЛЗ-150-4 |
|---|---|---|
| Номинальный диаметр (условный проход DN), мм | 100 | 150 |
| Максимальная длина (L), мм | 215 | 270 |
| Максимальная ширина (B), мм | 166 | 212 |
| Максимальная высота (H), мм | 130 | 142 |
| Диаметр центров крепежных отверстий (\(D_{1}\)), мм | 170 | 225 |
| Диаметр крепежных отверстий (d), мм | 18 | 18 |
| Количество отверстий для монтажа (n), шт. | 4 | 4 |
| Фактическая масса изделия, кг | 1,4 ± 0,1 | 2,2 ± 0,2 |
Ключевые конструктивные особенности крепежа:
Обе модификации оборудования (как с диаметром горловины 100 мм, так и 150 мм) оснащены фланцами на 4 монтажных отверстия стандартного диаметра 18 мм. Это позволяет использовать для установки стандартные болты или шпильки М16, обеспечивая быструю интеграцию люка в обвязку технологического резервуара.
