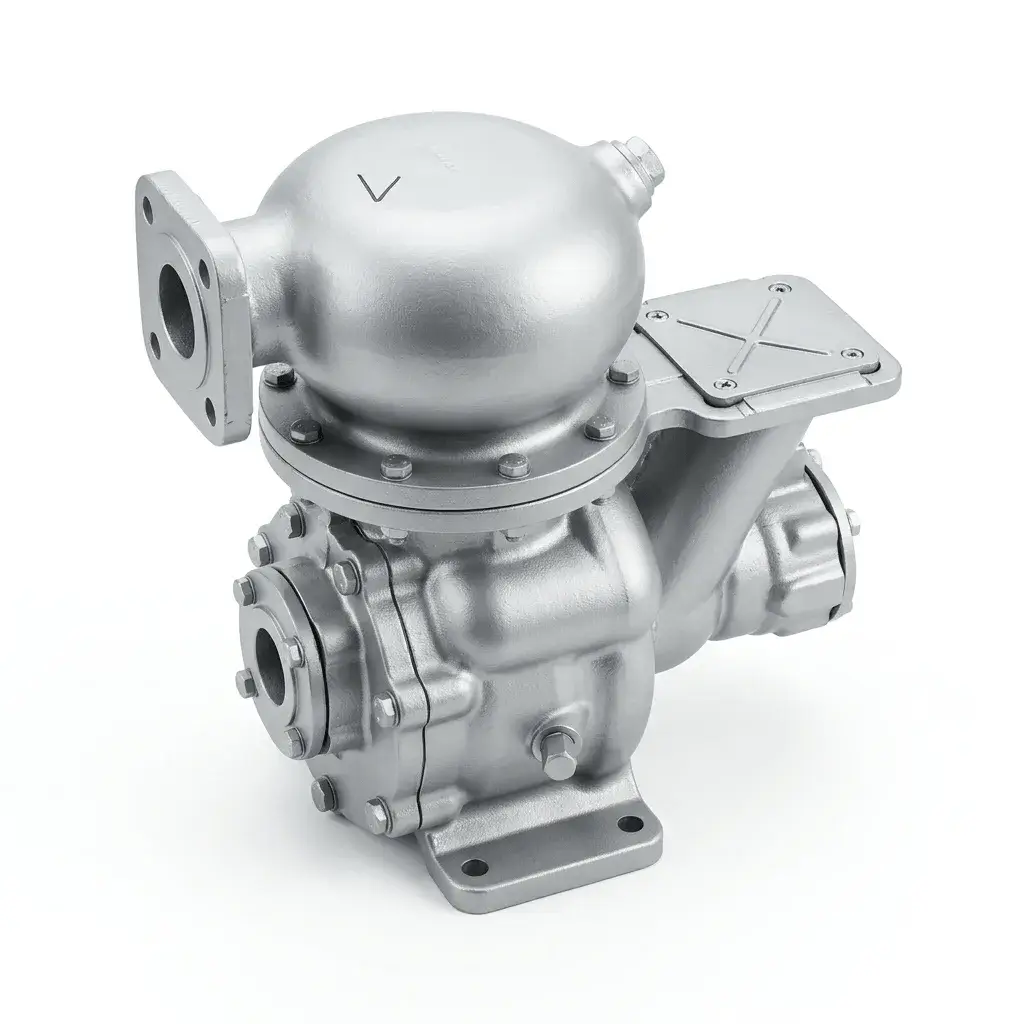

Самовсасывающий насос СЦЛ-20/24: устройство, технические характеристики и особенности выбора.
Двухступенчатый насос СЦЛ-20/24 (модификации 1СЦЛ-20/24Г, СЦЛ-20/24ГМ) представляет собой промышленный гидравлический узел центробежно-вихревого типа. Данное оборудование является базовым решением для комплектации крупнотоннажных бензовозов, аэродромных топливозаправщиков (АТЗ) и стационарных перекачивающих станций на нефтебазах и складах ГСМ.
Главная задача агрегата — быстрая и безопасная перегонка светлых нефтепродуктов (дизельное топливо, бензин, керосин), а также технической воды, спирта и химически нейтральных жидкостей без механических включений.
Уникальная двухступенчатая конструкция
Высокий спрос на модель СЦЛ-20/24 обусловлен её комбинированной гидравлической схемой. В отличие от обычных помп, этот насос объединяет в одном корпусе два рабочих колеса:
- Первая ступень (центробежная): Оснащена закрытым рабочим колесом и спиральным отводом. Она отвечает за превосходные кавитационные качества и стабильное всасывание жидкости.
- Вторая ступень (вихревая): Включает вихревое колесо с открытым каналом. Эта ступень обеспечивает мощный напор на выходе и позволяет транспортировать топливо на значительные расстояния или высоту.
Такой инженерный подход гарантирует стабильное самовсасывание (насос самостоятельно удаляет воздух из подводящего трубопровода при запуске) и высокий КПД для оборудования этого класса.
Реальные эксплуатационные параметры СЦЛ-20/24
Технические характеристики агрегата зависят от частоты вращения приводного вала (стандартные режимы — 1450 или 1700 об/мин):
- Номинальная подача (производительность): от 32 до 45 м³/ч (примерно 530–750 литров в минуту), что позволяет опустошить цистерну за минимальное время.
- Создаваемый напор: 45–54 метра вертикального столба.
- Высота самовсасывания: уверенный подъем жидкости с глубины до 5,5 метров.
- Допустимое время сухого всасывания: не более 5 минут.
- Масса самого насоса (без рамы и электродвигателя): всего 35 кг, благодаря широкому применению легких сплавов.
Надежность и материальное исполнение
Корпус и основные элементы проточной части СЦЛ-20/24 отливаются из высокопрочного алюминиевого сплава. Это исключает риск искрообразования при случайных ударах, что критически важно для работы во взрывоопасных зонах АЗС и нефтебаз. Внутренние рабочие колеса изготавливаются из бронзы или специализированных антифрикционных сплавов, минимизируя износ от трения.
Герметичность рабочей камеры обеспечивает современное торцевое уплотнение вала. Оно предотвращает малейшие утечки летучих фракций бензина наружу, увеличивает межсервисный интервал и не требует постоянной регулировки, в отличие от сальниковых вариантов.
Как не ошибиться при заказе: направление вращения
Насосы поставляются в двух зеркальных исполнениях, и этот параметр подбирается строго под конфигурацию вашей техники:
- Левое вращение (СЦЛ-20/24Л): Вал вращается против часовой стрелки (со стороны приводного конца). Идеально подходит для монтажа на шасси грузовых автомобилей, где задействована коробка отбора мощности (КОМ).
- Правое вращение (СЦЛ-20/24П): Вал движется по часовой стрелке. Используется преимущественно в стационарных электронасосных агрегатах АСЦЛ-20/24, где насос жестко соединен с электродвигателем через искробезопасную муфту.
