Насос СЦЛ-00А: назначение, принцип работы и технические характеристики

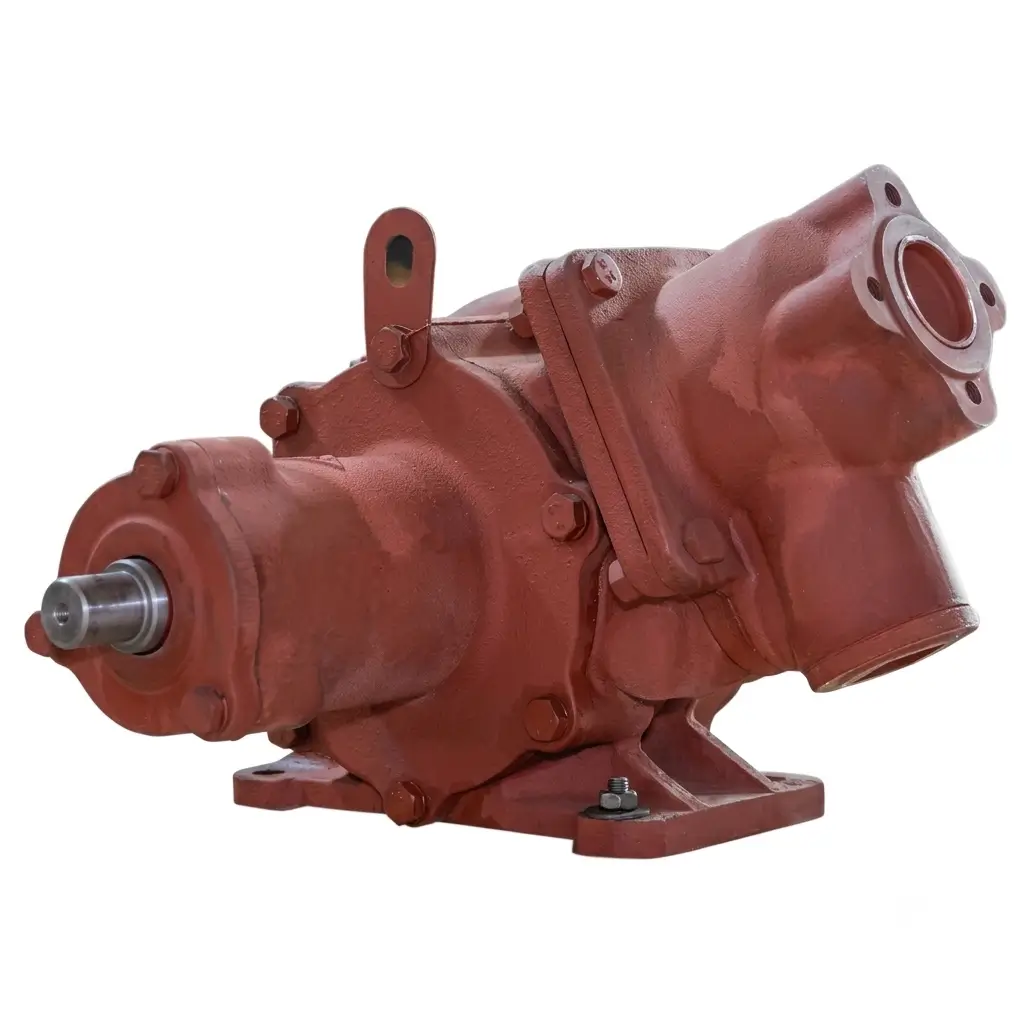

Самовсасывающий насос СЦЛ-00А представляет собой специализированное гидравлическое оборудование комбинированного типа, широко применяемое на нефтебазах, топливозаправочных станциях и автоцистернах (бензовозах). Агрегат разработан для скоростной перекачки светлых нефтепродуктов (автомобильного бензина, керосина, дизельного топлива), а также технической воды, спирта и других жидких горюче-смазочных материалов, не содержащих механических примесей.
Конструктивные особенности и преимущества
Главная особенность модели СЦЛ-00А — это двухступенчатая структура (сочетание центробежной и вихревой ступеней). Благодаря этому насос обладает высокой надежностью, сочетая отличную пропускную способность со способностью к быстрому сухому самовсасыванию.
В зависимости от типа привода и специфики монтажа на спецтехнику, оборудование выпускается в двух модификациях: с левым или правым направлением вращения приводного вала.
Технические параметры и эксплуатационные свойства СЦЛ-00А
Ниже приведены точные паспортные характеристики насосного узла, необходимые для расчета производительности перекачивающих линий и подбора силового электропривода.
| Технический параметр насоса | Значение показателя СЦЛ-00А |
|---|---|
| Инженерный тип оборудования | Самовсасывающий, центробежно-вихревой |
| Допустимые рабочие среды | Бензин, ДТ, керосин, спирт, чистая вода |
| Номинальная подача (производительность), \(м^3/ч\) | 21,6 |
| Максимальный развиваемый напор, м, не менее | 30 |
| Коэффициент полезного действия (КПД), % | 35 |
| Номинальная частота вращения, об/мин (с⁻¹) | 1600 (26,67) |
| Потребляемая мощность насосного узла, кВт | 5 |
| Рекомендуемая мощность электродвигателя, кВт | 5,5 |
| Предельная высота самовсасывания, м, не более | 4,5 |
| Время заполнения магистрали (всасывания), секунд | 300 |
| Варианты исполнения приводного вала | Правое или левое вращение |
| Габариты корпуса (Длина х Ширина х Высота), мм | 400 х 420 х 320 |
| Фактическая масса (вес без рамы), кг | 62 |
