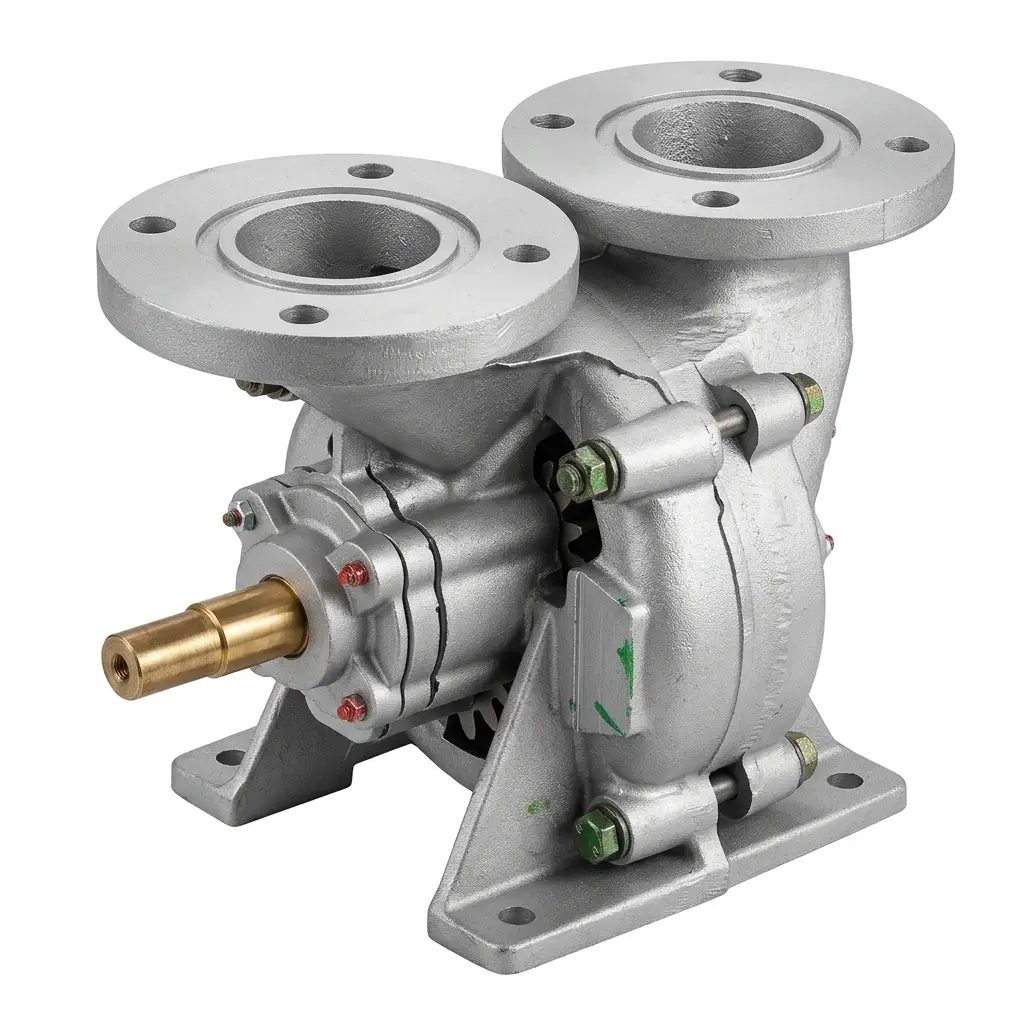

Самовсасывающий насос СВН-80: технические параметры, модификации и правила подбора.
Вихревой насос СВН-80 — это промышленный гидравлический узел, ставший стандартом для комплектации российских автоцистерн, топливозаправщиков и бензовозов (АТЗ на шасси ГАЗ, ЗИЛ, КамАЗ, МАЗ). Его ключевое преимущество — способность самостоятельно удалять воздух из всасывающей магистрали и обеспечивать стабильную перекачку светлых нефтепродуктов, технического спирта, антифриза или чистой воды.
Главное при покупке: Левое или Правое вращение?
Базовая модель выпускается в двух исполнениях. Ошибка при выборе приведет к тому, что насос будет работать «в обратную сторону» или выйдет из строя.
- СВН-80Л (Левое вращение). Вал вращается против часовой стрелки (если смотреть на него с торца). Это стандартный вариант для монтажа на бензовозы, где крутящий момент передается от коробки отбора мощности (КОМ) автомобиля через карданный вал.
- СВН-80П (Правое вращение). Вал движется по часовой стрелке. Модификация предназначена для стационарных насосных станций (агрегаты АСВН-80), где оборудование сопряжено напрямую с электродвигателем через муфту.
Реальные эксплуатационные характеристики
В отличие от теоретических паспортов, в реальных рабочих условиях топливозаправочных станций и автоцистерн агрегат демонстрирует следующие показатели:
| Параметр эффективности | Рабочее значение | Что это значит на практике? |
|---|---|---|
| Пропускная способность | 35–38 м³/час | Позволяет опустошить стандартную цистерну за 30–40 минут |
| Высота самовсасывания | до 6,5 метров | Насос можно поднимать существенно выше уровня цистерны |
| Создаваемый напор | 26 метров | Обеспечивает подачу топлива на значительную высоту или расстояние |
| Условный проход (Ду) | 80 мм | Стандартный фланец под рукав соответствующего диаметра |
| Обороты вала | 1450 об/мин | Оптимальная частота для минимизации кавитационного износа |
Конструктивные особенности и материалы
Долговечность СВН-80 обусловлена его материальным исполнением. Корпус и проточная часть отливаются из алюминиевого сплава (реже — чугуна), что решает сразу две задачи: снижение общего веса спецтехники (масса насоса всего около 18 кг) и обеспечение искробезопасности при работе с взрывоопасными средами (бензин, керосин).
За герметичность вала отвечает современное торцевое уплотнение. Оно исключает утечки топлива наружу, в отличие от устаревших сальниковых набивок, требующих постоянной подтяжки.
Сферы применения оборудования
- Комплектация мобильных топливозаправщиков и бензовозов.
- Оснащение нефтебаз и промежуточных складов ГСМ.
- Перекачка спиртов на предприятиях пищевой и химической промышленности.
- Заправка речных судов и малой авиации в полевых условиях.
