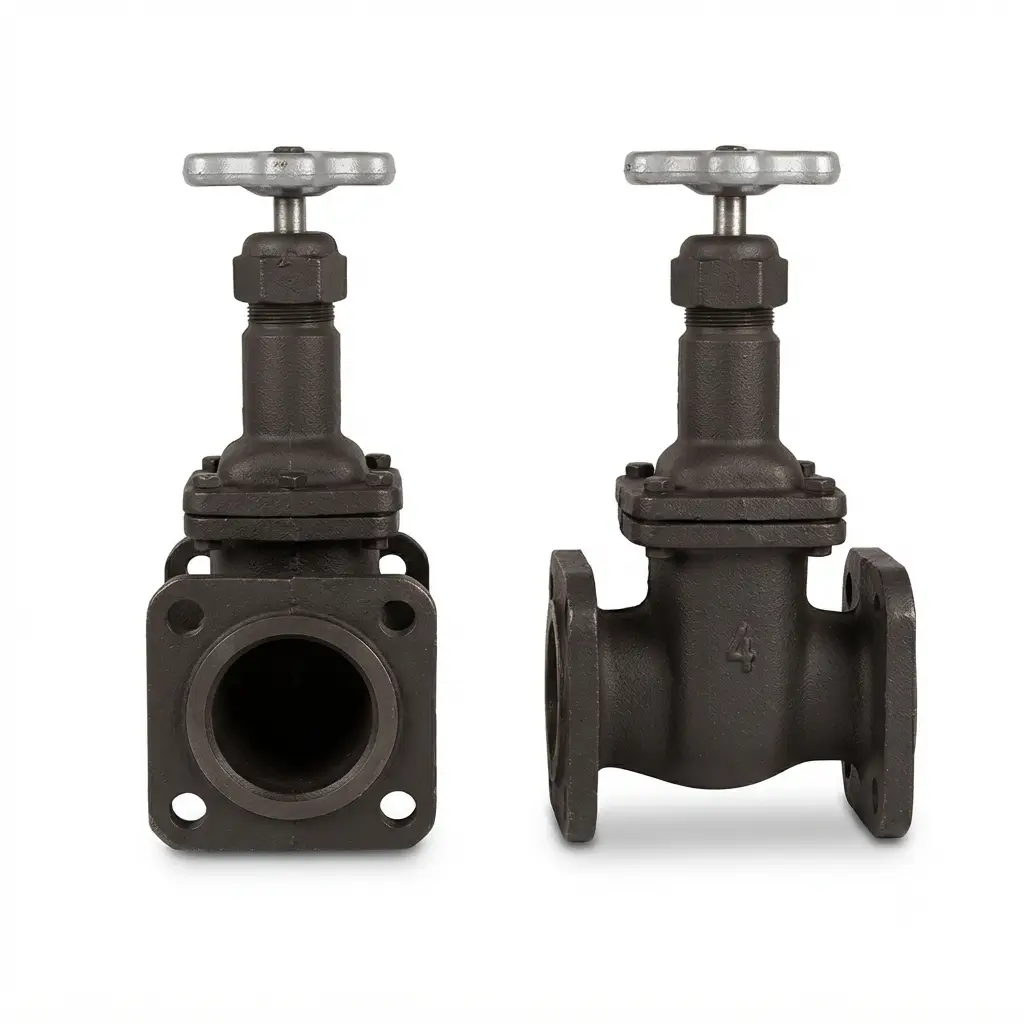

Задвижка клиновая двухдисковая 30кч70бр с выдвижным шпинделем — это специализированная промышленная запорная арматура, предназначенная для полного перекрытия потока рабочей среды в трубопроводных системах. Особенностью данной модели является материал исполнения и конструкция затвора, адаптированные для надежной работы со светлыми и темными нефтепродуктами, а также техническими газами и водой.
Устройство устанавливается строго в качестве запорного органа (работа в режиме регулирования или дросселирования потока не допускается).
Технические характеристики и преимущества ковкого чугуна
Высокий спрос на задвижки этой серии в нефтегазовом секторе и коммунальном хозяйстве обусловлен их конструктивными параметрами:
- Материал корпуса: Ковкий чугун (КЧ). В отличие от обычного серого чугуна, он обладает повышенной механической прочностью, стойкостью к ударным нагрузкам и кавитационному износу.
- Конструкция затвора: Клиновая двухдисковая. Плотность закрытия обеспечивается распорным клиновым механизмом, который при опускании шпинделя плотно прижимает диски к седлам корпуса.
- Выдвижной шпиндель: При открытии задвижки ходовой узел и резьбовая часть выходят наружу. Это исключает их контакт с рабочей жидкостью, снижает коррозийный износ и обеспечивает легкий доступ для смазки и технического обслуживания.
- Уплотнительные поверхности: Бронзовые кольца (латунь/бронза «бр»). Обеспечивают высокую износостойкость и герметичность затвора класса «А» или «В» по ГОСТ.
- Рабочее давление (Ру): До 0,4 МПа (4 кгс/см²) — стандарт для топливных систем.
- Температура среды: От -30 °C до +100 °C.
- Тип присоединения: Фланцевый (обеспечивает жесткость стыков и простоту демонтажа при замене).
Линейка размеров и геометрия фланцев
Арматура выпускается в востребованных диаметрах условного прохода:
- Ду 40 (DN 40): Имеет фигурную конфигурацию фланцев.
- Ду 50 (DN 50) и Ду 65 (DN 65): Комплектуются квадратными фланцами на 4 крепежных отверстия.
- Ду 80 (DN 80): Поставляется с классическими круглыми фланцами на 6 отверстий.
Сфера эксплуатации
Благодаря искробезопасности материалов и надежности уплотнения, топливная задвижка 30кч70бр активно применяется:
- На передвижных автотопливозаправщиках, бензовозах, мазутовозах и гудронаторах.
- В технологических обвязках насосных станций АЗС и наливных терминалов нефтебаз.
- В промышленных трубопроводах, транспортирующих бензин, керосин, дизельное топливо, технические масла, воздух или воду.
